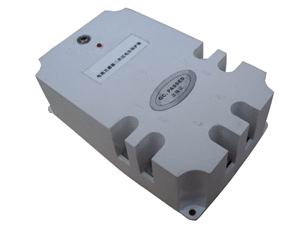

电流互感二次过电压保护器
型号:
HKCTKB-IV
相关说明:

HKCTB电流互感器二次过电压保护器(版本2.1).rar


概述


电流互感器(CT)在电力系统中广泛应用于一次测量与控制。电流互感器正常工作时二次负载阻抗很小,二次侧输出电压很低,相当于一个短路运行的变压器,二次侧满度电流一般为1A或5A,额定负载容量为5VA~100VA,相应负荷电阻为0.2Ω~20Ω,二次侧电压为1V~20V的正弦波。但当二次侧开路、负载阻抗太大或接触不良时,二次侧电压立即变为波形很陡的窄脉冲,脉冲峰值随着二次侧电流大小和负荷不同,可以从几伏变为几千甚至一万多伏。同时如果一次侧流过异常过电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等),二次侧开路都会产生数千伏甚至上万伏的过电压。

电流互感器二次侧开路将产生以下后果:

陡波高幅值过电压将严重危害到设备绝缘和工作人员的生命安全,以往已有很多电击致人死亡及损毁设备的事故。

电流互感器铁芯损耗增大,发热严重,会使互感器过激而烧损。

铁芯中产生剩磁将使电流互感器测量误差增大,甚至使二次控制保护系统失灵。


HKCTB系列电流互感器二次过电压保护器采用新型特种限压释能回路,配之以独特的内部结构和控制监测电路来进行CT二次绕组过电压保护及故障显示,能够有效防止二次侧的异常过电压而引起的事故。

HKCTB保护器具有以下一些独特的优点:


功能齐全,设计先进,工作寿命长,可靠动作10万次以上;
       动作速度快,过载能力强(短时间超过10倍额定值);

     静态电流小,正常工作时流入保护器的电流小于5μA,不影响CT正常工作。

     体积小,外形美观,安装灵活,省面积省空间设计。

使用范围
    HKCTB系列电流互感器二次过电压保护器(开路保护器)可广泛的应用于CT二次侧的差动绕组、过流绕组、测量绕组、计量绕组、母线保护绕组、备用绕组等作二次侧的异常过电压保护之用,也可用于其他需要过电压保护的场合。

主要技术性能
1、主要技术指标:

项目

技术指标

动作电压 UL

100~1500V,出厂整定为200V

限压比 CU

1.5

泄漏电流 I20V

5μA

最大冲击电流I1S

120A

导通限压时间Ta

50μS

延时动作时间TS

50~250mS

最大动作功耗

2W

保护接点容量

AC220V/15A

遥信接点容量

AC220V/10A  DC110V/5A

辅助电源(若需)

AC/DC220V  AC/DC24V

产品介电性能

1min工频耐受

接点间

1500V

外壳及地

2000V

绝缘电阻

接点

100MΩ

外壳及地

500MΩ





















2、正常使用条件:
   ●环境温度:-40℃~+65℃
   ●相对湿度:月平均最大相对湿度≤90%,表面无凝露产生
   ●海拔高度:≤2500米,超过可特殊设计

●环境条件:无严重污染及侵蚀性、爆炸性介质,重污染地区需特殊设计

●使用地点:无剧烈震动与冲击,地震烈度8级以下户内场所

●使用要求:系统频率48~62Hz
